Loco vapeur 140 C Liliput

Messagepar Francis Bour » 27 mars 2012 17:02

Bonjour, je remet ici le petit tuto de mon bidouillage pour transformer un vapeur 140 C Liliput en 3 rails digital.
J'ai collé un frotteur Märklin 7164 sous le châssis en plastique de la machine, après avoir arasé les moulures représentant les tringles de frein et ajusté la largeur de la plaquette d'Epoxy du frotteur. Le fil d'alimentation est passé dans l'orifice carré du châssis sous la cabine et rejoint la nappe de fils entre le tender et la machine.
Ensuite, sur la platine électronique dans le tender, j'ai dessoudé le fil venant des roues droites de la machine et je l'ai ressoudé avec celui qui vient des roues gauches. A la place libre, j'ai soudé le fil du frotteur (Inconvénient : Le tender et la machine ne sont plus séparables). Sous la platine, j'ai coupé les deux petites lamelles de contact venant des roues droites du tender. Ainsi, le retour du courant se fait par toutes les roues de la machine et les roues gauches du tender.
J'ai ensuite placé un décodeur multiprotocole ESU V 4.0 à 21 pôles (entouré de ruban adhésif isolant) avant de refermer le tender.
Il faut aussi resserrer un peu les roues du bissel et du tender (côte dos à dos de 13,8 mm au lieu des 14,2 mm pour le 2 rails).
Voila les photos :
D'abord le châssis avant modification et le frotteur "aminci" (Celui de droite est placé là pour la comparaison).
Ensuite, le châssis préparé pour recevoir le frotteur
Le frotteur en place

Le fil du frotteur passé dans le trou du châssis
Le fil du frotteur est placé dans le passe-fils du tender

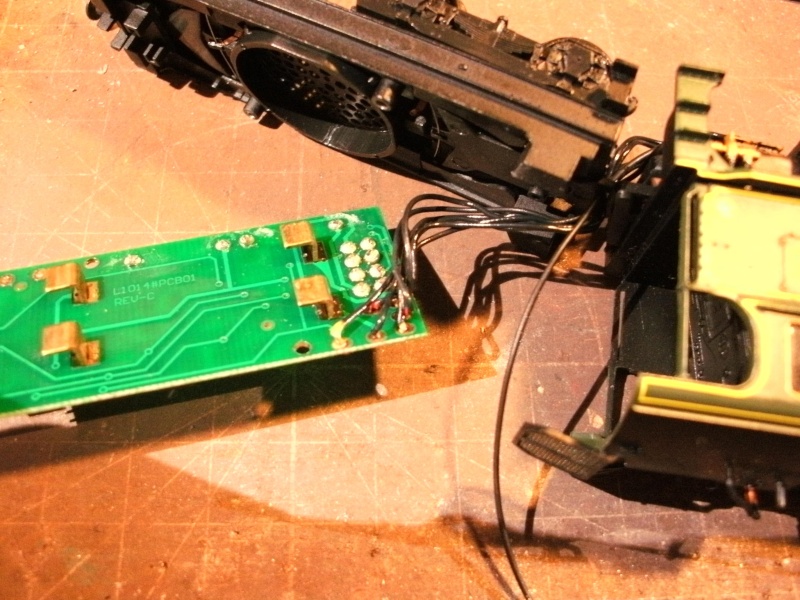

La platine électronique démontée laisse apparaître les languettes de contact des roues du tender (à couper)
La platine électronique en 2 rails
Le fil du frotteur est soudé à la place du fil venant des roues droites de la machine (le fil du milieu sur le bord de la platine)
Dans le rond rouge, le fil du frotteur et dans le rond bleu, les deux fils venant des roues de la machine.
Remontage de la platine
Mise en place du décodeur ESU V 4.0 multiprotocole (ESU 54614)
Essai de lumière de la machine
Essai de lumière du tender
Voila, la machine est prête pour le service en 3 rails digital.
Une vidéo des premiers tours de roues
http://youtu.be/5HpWMmZGM2g
En espérant être utile à ceux qui veulent se lancer dans la transformation de cette superbe petite machine.
Ski et picots : Le 3 rails, c'est aussi du modélisme ferroviaire !
Avatar de l’utilisateur
Christian91
Messages : 276
Inscription : 26 févr. 2010 00:00
Pays : France
Région : Essonne
Echelle : Ho

Re: Loco vapeur 140 C Liliput

Messagepar Christian91 » 01 avr. 2012 17:02

Bonjour Francis,

Ton sujet m'intéresse, car je suis entrain de sonoriser cette loco avec un Loksound V4 ( LS).

J'ai cherché de mon coté la meilleur façon de procéder et c'est lorsque j'ai eu un petit problème de lumières que j'ai trouvé ton post.

Pas de problème pour la pose du frotteur, j'ai procédé comme toi mais avec une mini fiche au niveau du tender.

J'ai étudier scrupuleusement le schéma et la platine pour trouver la meilleur manière de procéder.
Pour éviter de couper les 2 pattes et conserver les contacts, j'ai agrandi un trou sur la piste en question. Je me suis aperçu que les trous sur la platine servaient à passer le courant d'une face à l'autre, donc en agrandissant le trou je supprime le chambrage de cuivre et isole la piste.

Après les connections similaires aux tiennes, par précaution (le LS valant son poids en or), j'ai d'abord essayé avec un inverseur électronique Roco qui se branche avec la même prise.

Essais impeccable sur mon réseau analogique avec inversion des feux.

2eme essais cette fois avec un décodeur (normal ) lokpilot 52610 ( c'est aussi moins cher que le LS ) avec prise 8 broches et là loco avance avant / arrière aussi bien sur mon réseau analogique que sur mon banc d'essais Digital MAIS sans les feux.
Je remets le lokpilot sur la BB Roco ou je l'avais pris - essais en digital de la BB et les feux fonctionnent très bien. Donc le lokpilot n'est pas en cause.

J'ai essayé les fonctions avec mon 6021, F1, F2, F3, F4 RIEN de plus ?

J'ai cherché l'erreur sans la trouver.



Sur tes photos il me semble que tu as déconnecté d'un coté les 2 items verts qui ressemble à des résistances, mais je ne suis pas sur que cela en soit ?

As tu changé autre chose pour que les lumière fonctionne. Cela fait plusieurs heures que je cherche et je ne trouve pas.

Cordialement

Christian
Avatar de l’utilisateur
Francis Bour
Messages : 1451
Inscription : 12 nov. 2011 00:00
Prénom : Francis
Pays : France
Région : Normandie
Ville : Rouen
Echelle : HO digital

Re: Loco vapeur 140 C Liliput

Messagepar Francis Bour » 01 avr. 2012 18:23

Bonjour Christian.
En dehors de la coupure des petites pattes ce contact avec les roues du tender et du déplacement des deux fils d'alimentation, je n'ai fait aucune autre modification.
En particulier, je n'ai pas touché aux deux espèces de "résistances" vertes.
Je n'ai pas testé en analogique, mais en digital, l'allumage des feux se fait via la touche fonction de ma 6021.
Je n'ai malheureusement pas d'idée pour ton souci.
As tu essayé la machine en Courant Continu analogique en plaçant la prise prévue pour cela dans la fiche à 8 pôles ?
Ou en inversant le sens de branchement de la fiche à 8 pôles du décodeur 52610 (il me semble que j'ai eu un problème semblable pour cette raison avec un ABJ Electrotren)?
Bon courage pour ce désagrément, il y a sûrement une explication (donc une solution)
Ski et picots : Le 3 rails, c'est aussi du modélisme ferroviaire !
Avatar de l’utilisateur
Christian91
Messages : 276
Inscription : 26 févr. 2010 00:00
Pays : France
Région : Essonne
Echelle : Ho

Re: Loco vapeur 140 C Liliput

Messagepar Christian91 » 01 avr. 2012 20:18

MERCI Francis pour ta réponse,

Après mon message, je suis allé "flâner " sur le net et j'ai demandé à "nôtre ami Gogol" ce qu'il en pensait.
Il m'a indiqué un forum ou un gars conseillait dans un cas comme celui-ci, d'inverser la prise NEM 652 comme tu viens de me le conseiller également.

C'était cela! il faut dire que j'avais respecté le repère indiqué par Liliput, IL NE FALLAIT PAS !

J'aurais du y penser!

Enfin ça marche et même avec le son maintenant. SUPER !!! :happy: :happy:


Merci encore et à bientôt,

Cordialement :byebye:

Christian
Avatar de l’utilisateur
Francis Bour
Messages : 1451
Inscription : 12 nov. 2011 00:00
Prénom : Francis
Pays : France
Région : Normandie
Ville : Rouen
Echelle : HO digital

Re: Loco vapeur 140 C Liliput

Messagepar Francis Bour » 01 avr. 2012 20:42

Comme quoi, c'est parfois tout bête.
Tant mieux si cela fonctionne.
Par curiosité, qu'as tu mis comme décodeur sonore ?
Ski et picots : Le 3 rails, c'est aussi du modélisme ferroviaire !
Avatar de l’utilisateur
Christian91
Messages : 276
Inscription : 26 févr. 2010 00:00
Pays : France
Région : Essonne
Echelle : Ho

Re: Loco vapeur 140 C Liliput

Messagepar Christian91 » 01 avr. 2012 23:04

Je l'ai précisé au début de mon post c'est un ESU loksound V4 dédié spécialement pour la 140 C ref. 55422.

A bientôt

Christian
Avatar de l’utilisateur
Francis Bour
Messages : 1451
Inscription : 12 nov. 2011 00:00
Prénom : Francis
Pays : France
Région : Normandie
Ville : Rouen
Echelle : HO digital

Re: Loco vapeur 140 C Liliput

Messagepar Francis Bour » 02 avr. 2012 07:45

Excuses moi Christian, ma question était mal formulée : Je te demandais la référence du Lok Sound.
Merci encore.
Ski et picots : Le 3 rails, c'est aussi du modélisme ferroviaire !
nilkram
Messages : 490
Inscription : 10 mai 2009 01:00

Re: Loco vapeur 140 C Liliput

Messagepar nilkram » 06 juin 2012 02:25

Une suite à la transformation en trois rails de la 140 C Liliput avec une petite variation pour l'installation du frotteur:

J'ai choisi de l’installer sous le tender plutôt que sous la machine.
J'ai pour cela démonter presque complétement le tender en suivant les indications très succincte de la notice puis j'ai procéder ainsi:
Une fois la carrosserie du tender et la carte électronique retirer, j'ai fait sauter les quatre pièces noires en plastiques bloquant les ressort de l'élongation :


Une fois le système d'élongation retiré, je peux enfin dé-clipser le bogie du châssis, les deux essieux sont ensuite enlevés pour séparer le bogie en deux parties


Je retire les deux lamelles de contacts (je procède de même pour retirer les lamelles du second bogie),


puis j'installe le frotteur sur un petit carré d'evergreen que j'aurais au préalable poncé et percé ( les bords de cette pièce seront relevés pour maintenir dans l'axe le frotteur.)
Je fixe le frotteur sur le bogie et le châssis a l'aide d'une vis à tête plate et d'un boulon
Je soude un fil de contact sur une des lamelles du ski puis je procède comme indiqué par Francis pour le montage du décodeur et le raccordement électrique et enfin je remonte le tender :
Le résultat final :

Après essais sur divers types d’aiguilles et sur la fameuse TJD en voie K, aucun déraillement...le bonheur quoi!
Avatar de l’utilisateur
Francis Bour
Messages : 1451
Inscription : 12 nov. 2011 00:00
Prénom : Francis
Pays : France
Région : Normandie
Ville : Rouen
Echelle : HO digital

Re: Loco vapeur 140 C Liliput

Messagepar Francis Bour » 06 juin 2012 07:38

Beau boulot. :youpi: :appl:
Voila une autre alternative pour cette sympathique machine. :trainregard:
Ski et picots : Le 3 rails, c'est aussi du modélisme ferroviaire !
nilkram
Messages : 490
Inscription : 10 mai 2009 01:00

Re: Loco vapeur 140 C Liliput

Messagepar nilkram » 07 juin 2012 17:00

Voici le résultat une fois sur les rails:
