Transformation d'une vapeur 040 TA Jouef en 3 rails

Messagepar Francis Bour » 12 juil. 2012 19:02

Bonjour.
J'ai entrepris la transformation d'une "vieille" loco vapeur 040 TA Jouef, achetée à prix "modique" sue un site d'enchères, en version 3 rails.

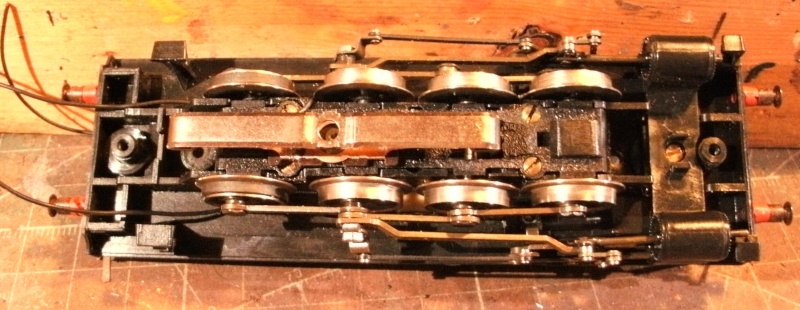

J'ai donc placé un frotteur 7164 vissé sous le carter de la machine. Comme je m'y attendais, il a fallu percer un trou rectangulaire pour assurer un débattement suffisant au frotteur dans ce carter. Pour bien faire, il faudrait remplacer les roues à (très) gros boudins par des roues plus fines (Selon E. Seibel sur son site Mécanic-Train, les roues de la 141 TA Jouef conviennent mais cela dépasse un peu mes compétences et je ne vais pas acheter une autre machine pour ne garder que les roues)
Après un test de fonctionnement en courant continu sur mon réseau d'essai (rails VB alimentés en 3 rails CC par un transfo Fleischmann, en 3 rails alternatif analogique par un transfo Märklin 6647 ou en 3 rails digital via une centrale 6021) pour valider le fonctionnement, je prépare le câblage pour l'installation d'un décodeur-inverseur ESU V4.0 micro (vraiment très petit) qui prendra place dans la hotte à charbon.
Comme je souhaite réaliser une version ETAT de cette machine de manœuvres, je supprime le TIA sur la caisse à eau droite.
Ensuite on arase les tubulures, mains courantes, fanaux et pompes venus de moulage.
Ensuite masticage des trous du fanal avant, du TIA et des traces de moulage sur le toit de l'abri.
Demain, ponçage et mise en place du décodeur.
Ski et picots : Le 3 rails, c'est aussi du modélisme ferroviaire !
Avatar de l’utilisateur
jpaul
Messages : 2023
Inscription : 19 janv. 2012 00:00
Prénom : Jean-Paul
Pays : France
Région : BRETAGNE
Echelle : H0

Re: Transformation d'une vapeur 040 TA Jouef en 3 rails

Messagepar jpaul » 12 juil. 2012 20:29

Bonsoir Francis,

Je suis admiratif :appl: quand je vois les travaux que tu entreprends pour transformer les machines pour qu'elles soient au plus proche de la réalité et qu'en plus elles soient utilisables en digital. Quelle patience :!: :!:
Quand je regarde la seconde photo, moi qui n'est démonté qu'une BB bleu JOUEF dans les années 58/60 avec les moteurs "saucissons", je me posais la question concernant l'entrainement des roues de cette 040. Je vois deux poulies : c'est une courroie qu'il y a entre les deux poulies ?? On ne voie pas très bien sur la photo (mais c'était pas l'objectif du sujet).

A bientôt
---------------------
Jean-Paul

Réseau piloté par MS2 : viewtopic.php?t=7799
Réseau piloté par TAMS & iTrain : viewtopic.php?t=9014
___
HO voie C / MS2 / TAMS Easy Control / Epoque 2 & 3
Avatar de l’utilisateur
Francis Bour
Messages : 1451
Inscription : 12 nov. 2011 00:00
Prénom : Francis
Pays : France
Région : Normandie
Ville : Rouen
Echelle : HO digital

Re: Transformation d'une vapeur 040 TA Jouef en 3 rails

Messagepar Francis Bour » 12 juil. 2012 22:06

Bonsoir Jean Paul.
Effectivement, sur cette machine, la poulie de l'arbre moteur entraine une courroie en caoutchouc qui actionne une poulie plus grosse sertie sur un axe terminé par une vis sans fin entrainant le pignon du 4e essieu.
Ski et picots : Le 3 rails, c'est aussi du modélisme ferroviaire !
Avatar de l’utilisateur
marcus59
Messages : 4094
Inscription : 31 août 2008 01:00
Prénom : Marc
Pays : de france..
Région : Nord
Ville : Dunkerque
Echelle : HO 2 et 3 rails digi

Re: Transformation d'une vapeur 040 TA Jouef en 3 rails

Messagepar marcus59 » 13 juil. 2012 18:19

:D Bonjour Francis...

trés bonne idée de passer cette machine en trois rails..

cette machine manque de motorisation, il te faut absolument changer le moteur...marc :vieux:
Avatar de l’utilisateur
Francis Bour
Messages : 1451
Inscription : 12 nov. 2011 00:00
Prénom : Francis
Pays : France
Région : Normandie
Ville : Rouen
Echelle : HO digital

Re: Transformation d'une vapeur 040 TA Jouef en 3 rails

Messagepar Francis Bour » 13 juil. 2012 19:30

Bonjour Marc.
Pour l'instant, je vais me contenter du tourne-broche Jouef.
A part cela, grosse déception cet après midi : Le moteur Jouef est trop gourmand pour le décodeur ESU Lokpilot micro (limité à 0,75 A).
J'ai donc installé un TAMS mais il m'a fallu charcuter le lest qui prend place sous la chaudière et les caisses à eau.
Ski et picots : Le 3 rails, c'est aussi du modélisme ferroviaire !
Avatar de l’utilisateur
Francis Bour
Messages : 1451
Inscription : 12 nov. 2011 00:00
Prénom : Francis
Pays : France
Région : Normandie
Ville : Rouen
Echelle : HO digital

Re: Transformation d'une vapeur 040 TA Jouef en 3 rails

Messagepar Francis Bour » 15 juil. 2012 21:16

Bonsoir à tous.
Les travaux de suppression des moulures sont terminés, le mastic est sec et poncé donc je commence la mise en place des pièces Mécanic-Train sur le châssis.
J'ai mis en place une prise de Flaman, des injecteurs droits et gauches, le dispositif de servocommande de marche et des mains montoires.
La suite la prochaine fois.
Ski et picots : Le 3 rails, c'est aussi du modélisme ferroviaire !
Avatar de l’utilisateur
Francis Bour
Messages : 1451
Inscription : 12 nov. 2011 00:00
Prénom : Francis
Pays : France
Région : Normandie
Ville : Rouen
Echelle : HO digital

Re: Transformation d'une vapeur 040 TA Jouef en 3 rails

Messagepar Francis Bour » 17 juil. 2012 20:54

Bonsoir.
Suite de mon bricolage par la mise en place des chapelles, de la pompe, de la soupape Lethillier-Pinel, du dispositif de commande de la boite à fumée, des bouchon autoclaves, des descentes de sablière, de la main courante et des différents tuyaux qui courent le long de la chaudière.
J'ai ajouté une commande de frein dans l'abri, remplacé la rambarde autour du bas de la hotte et les mains montoires par du fil de laiton de 0,5.
Prochaine étape : Mise en peinture.
Ski et picots : Le 3 rails, c'est aussi du modélisme ferroviaire !
150Y17
Messages : 1776
Inscription : 26 nov. 2010 00:00
Prénom : Johannes
Pays : Allemagne
Région : Sud-Ouest
Echelle : H0

Re: Transformation d'une vapeur 040 TA Jouef en 3 rails

Messagepar 150Y17 » 17 juil. 2012 21:48

Fantastique!! Elle l'a bien méritée, la petite Jouef!

Vivement les photos du résultat final!
Non au front
Avatar de l’utilisateur
Francis Bour
Messages : 1451
Inscription : 12 nov. 2011 00:00
Prénom : Francis
Pays : France
Région : Normandie
Ville : Rouen
Echelle : HO digital

Re: Transformation d'une vapeur 040 TA Jouef en 3 rails

Messagepar Francis Bour » 19 juil. 2012 16:36

On arrive à la fin : La machine est peinte, remontée et patinée.
La hotte est chargée en charbon et briquettes et Maurice fait monter la pression.
Il ne reste plus qu'à commander les plaques chez AMF87 et ce sera fini.
Ski et picots : Le 3 rails, c'est aussi du modélisme ferroviaire !
150Y17
Messages : 1776
Inscription : 26 nov. 2010 00:00
Prénom : Johannes
Pays : Allemagne
Région : Sud-Ouest
Echelle : H0

Re: Transformation d'une vapeur 040 TA Jouef en 3 rails

Messagepar 150Y17 » 19 juil. 2012 18:38

Incroyable ce que tu fais à partir d'une ancienne loco Jouef!!!!

Félicitations, c'est du superbe travail!
Non au front
