Bonjour,

Aucun souci Thomas, la structure est montée et en place.
Elle se déplace librement sur ses 16 roulettes.
Il a juste fallu ajuster quelque peu des éléments montés sur le sol mal-plat de l'atelier. Rien de bien grave.

Je crois bien qu'il va falloir remonter mon décor derrière. Je ne voyais pas ce plateau à cette hauteur... :oops:

Dernière édition par PLR le 20 mai 2018 18:46, édité 1 fois.
Avatar de l’utilisateur
Vince Belgium
Messages : 1024
Inscription : 05 mars 2014 14:43
Prénom : Vincent
Pays : Belgique
Région : Walcourt
Ville : Yves-Gomezée
Echelle : HO
Contact :

Re: Reventhal.

Messagepar Vince Belgium » 20 mai 2018 18:40

Bonjour Pierre,
Bonjour tout le monde,

Un vrai travail de pro :cheers:
En plus j'ignore si c'était voulu initialement, mais le petit meuble ordi en verre qui passe juste en dessous ... le top !!!

Amicalement,
Vincent
Un petit coin d'Alsace en Belgique ... mon réseau étagère en voie C
http://www.3rails.fr/forum/viewtopic.php?f=6&t=13622
Un petit coin d'Alsace en Belgique ... Le site !
https://leblogdevincebelgium.blogspot.be
Avatar de l’utilisateur
PLR
Messages : 1345
Inscription : 05 juin 2016 19:28
Prénom : Pierre
Pays : Romandie
Région : Gros de Vaud
Echelle : 1/87

Re: Reventhal.

Messagepar PLR » 20 mai 2018 18:53

Bonsoir Vincent,

La table en verre passe dessous pour 1 cm, çà m'arrange bien. ;)
Sous les renfort-mêmes ce n'était pas prévu.
Demain, mise en place de la partie arrière des chemins de voies. Je laisse l'avant de côté à cause du câblage.
L'accès par dessus est plus sympa que devoir aller se traîner par dessous.

Bonne soirée.
Avatar de l’utilisateur
Manu93
Messages : 682
Inscription : 08 févr. 2017 22:38
Prénom : Manu
Pays : France
Région : Île-de-France
Ville : Seine-Saint-Denis
Echelle : Ho
Contact :

Re: Reventhal.

Messagepar Manu93 » 20 mai 2018 22:12

Bonsoir Pierre,

Une très belle structure. Impeccable !
Vivement la suite !
Manu
Mon blog : http://letraindemanu.canalblog.com
Module Marklin Ho digital - MS2 - voie K
Le plaisir avant tout
Avatar de l’utilisateur
PLR
Messages : 1345
Inscription : 05 juin 2016 19:28
Prénom : Pierre
Pays : Romandie
Région : Gros de Vaud
Echelle : 1/87

Re: Reventhal.

Messagepar PLR » 21 mai 2018 20:54

Manu93 a écrit :Une très belle structure. Impeccable !
Vivement la suite !
Bonsoir,

La suite est en route. Si assembler des modules est quasiment un jeu d'enfant, le plan de câblage par contre me donne des boutons...
Pas évident de penser à tout, de conserver malgré le câblage une mobilité des modules c'est un peu se compliquer la tâche.
Je pense à utiliser des connecteurs (cosses) automobiles pour garder cette mobilité, plus faciles à trouver que des fiches femelles chez Märklin. :roll:
... et des dominos (barres de sucres en Suisse) entre les deux gros modules et le meuble de droite.
Il faut que çà reste démontable facilement par la suite aussi.

Bonne soirée.
Avatar de l’utilisateur
Vince Belgium
Messages : 1024
Inscription : 05 mars 2014 14:43
Prénom : Vincent
Pays : Belgique
Région : Walcourt
Ville : Yves-Gomezée
Echelle : HO
Contact :

Re: Reventhal.

Messagepar Vince Belgium » 21 mai 2018 21:31

Bonsoir Pierre,
Bonsoir tout le monde,

Si dans certains rare cas j'utilise les prises "banane" Märklin (les anciens modèles se vendent 2 fois rien sur eBay,
Je travaille le plus souvent avec les classiques sucrés ou alors les raccords Wago.
Tout ce petit monde se trouve pour pas cher en grande surface de bricolage.

Les prix indiqués sont en euros.





Bonne soirée,
Vincent
Un petit coin d'Alsace en Belgique ... mon réseau étagère en voie C
http://www.3rails.fr/forum/viewtopic.php?f=6&t=13622
Un petit coin d'Alsace en Belgique ... Le site !
https://leblogdevincebelgium.blogspot.be
Avatar de l’utilisateur
Manu93
Messages : 682
Inscription : 08 févr. 2017 22:38
Prénom : Manu
Pays : France
Région : Île-de-France
Ville : Seine-Saint-Denis
Echelle : Ho
Contact :

Re: Reventhal.

Messagepar Manu93 » 21 mai 2018 21:42

Tout dépend du nombre de fils à câbler. Les dominos males/femelles c'est bien pour de petits ensembles comme ZI Nord. Au delà d'une quinzaine de fils, autant opter pour des prises multipolaires,. La prise péritel d'occasion, c'est pratique pour une vingtaine de connexions.
A+
Manu
Mon blog : http://letraindemanu.canalblog.com
Module Marklin Ho digital - MS2 - voie K
Le plaisir avant tout
Avatar de l’utilisateur
PLR
Messages : 1345
Inscription : 05 juin 2016 19:28
Prénom : Pierre
Pays : Romandie
Région : Gros de Vaud
Echelle : 1/87

Re: Reventhal.

Messagepar PLR » 22 mai 2018 07:28

Merci Vincent, merci Manu,

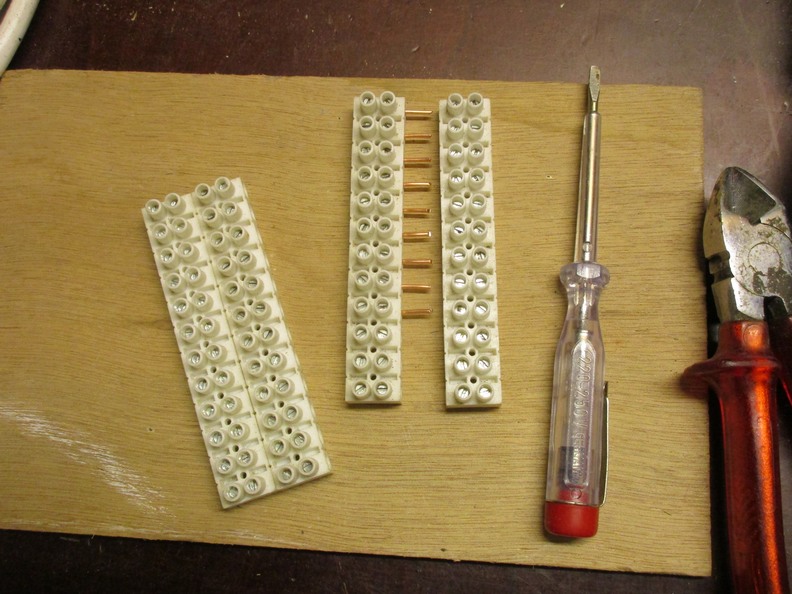

L'an dernier j'ai fabriqué quelques connecteurs comme ceux-ci :


L'avantage réside dans leur modularité. (...et leur prix dérisoire)
On les coupe au nombre de connexions nécessaires et on ne se pose pas la question du ré-branchement par la suite.
Inconvénient, il faut sortir le tournevis.
Comme cité précédemment, ce système convient uniquement pour raccorder le meuble aux deux moitiés de la plateforme de base.

Les modules des supports de voies ne sont pas sensés être démontés. Là leur câblage resterait fixe.
Pour ceux de décor c'est juste un problème à résoudre pour les éclairages de bâtiments et accessoire électriques qui leur sont associés.
Là j'hésite à utiliser des connecteurs pour automobiles.
Il faut que çà reste accessible facilement, d'autant que les éléments du décor doivent rester amovibles.

Précédemment sur mon ancien réseau je me suis servi de quatre connecteurs ronds à 32 pôles...
...mais c'était de l'analogique. Avec le système digital, on a nettement moins de fils.
Avatar de l’utilisateur
Spur1_JG
Messages : 985
Inscription : 09 oct. 2015 09:52
Prénom : Jérôme
Pays : France
Région : Chablais
Echelle : 1:32

Re: Reventhal.

Messagepar Spur1_JG » 23 mai 2018 08:25

Bonjour Pierre, Bonjour a Tous,

Manu93 a écrit :Tout dépend du nombre de fils à câbler. Les dominos males/femelles c'est bien pour de petits ensembles comme ZI Nord. Au delà d'une quinzaine de fils, autant opter pour des prises multipolaires,. La prise péritel d'occasion, c'est pratique pour une vingtaine de connexions.
A+
Manu



Je partage l'avis de Manu, la solution proposée d'utiliser les prises informatiques multipolaires est une bonne solution.
Pour les dérivations , j'utilise les reglettes 24 plots vendues par kokologo sur la baie en lot de 5 .


Bel ouvrage et bonne continuation
Jérôme
:trainregard:
Avatar de l’utilisateur
PLR
Messages : 1345
Inscription : 05 juin 2016 19:28
Prénom : Pierre
Pays : Romandie
Région : Gros de Vaud
Echelle : 1/87

Re: Reventhal.

Messagepar PLR » 23 mai 2018 16:16

A l'aise dans la forêt de Reventhal... :zen:

Avec les voies et la caténaire ce ne sera plus possible. Qu'elle en profite bien maintenant. :mrgreen:
