Saint Marc sur Line de Jean Marc

Messagepar bete a essai » 14 févr. 2010 19:56

Bonjour à TousImage

Saint Marc sur Line est né

Saint Marc/Line est une bourgade dans une petite vallée , ou coule paisiblement la rivière la Line . l'accès s'y fait par la route mais surtout par le train, l'ami Patrick Imagepourra y venir en bateau ,pardon en aviron( une plaisanterie entre nous) . la gare possède une activité soutenue , son bâtiment voyageur , sa halle à marchandise et son petit dépôt de machine lequel est équipé d'un petit pont tournant de 23m .
la période se situe en époque III , le décor est planté .

Saint Marc sur Line est un réseau modulaire composé de 4 modules destiné à être présenté en exposition et assemblé aux modules de mes petits copains . la voie qui est utilisée est la K avec des appareils de voie longs.
la longueur est de 4,20m sur 0,80m . le relief en fond de décor cache une double voie en coulisse pour un éventuel bouclage . les voies principales et la gare du réseau sont positionnées en diagonale , pour schématisé un réseau en forme de S . ce réseau par son implantation sera toujours positionné en extrémité gauche au regard du public , avec sa propre raquette de retournement.

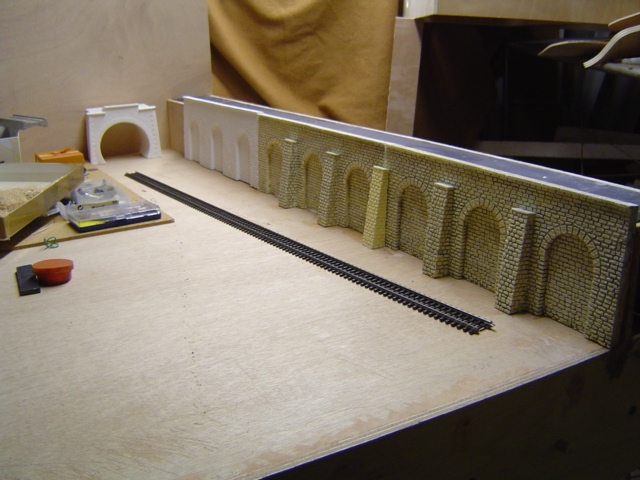

L'entrée coté gauche avec la coulisse derrière le mur de soutènement .

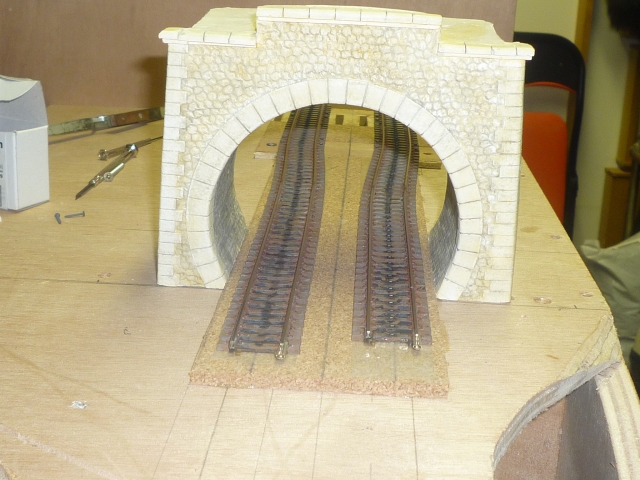

L'entrée coté droit avec en fond de voie l'écartement voie C.

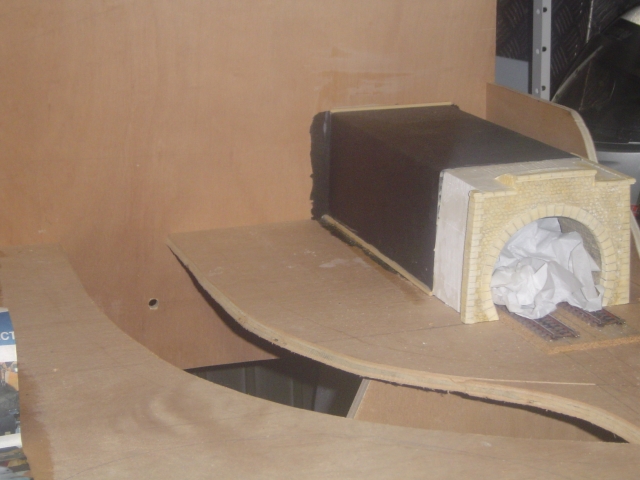

Toujours coté droit avec une pré-découpe du lit de la rivière.

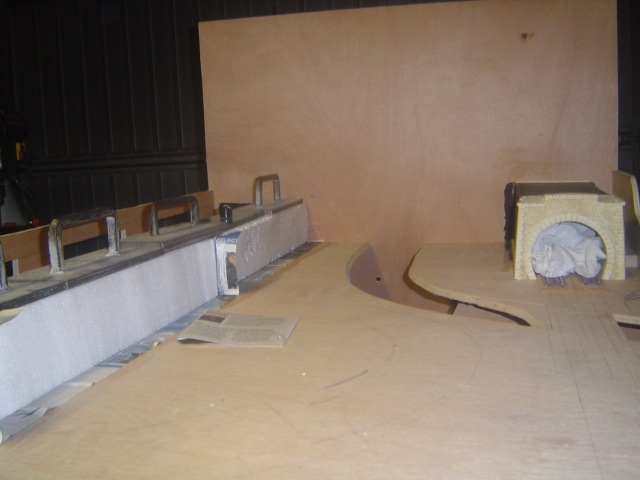

Coté droit avec début du relief et derrière la coulisse des voies de retour.


Les reliefs sont fabriqués en polystyrène et papier journal et staturoc pour les roches . les blocs et feuilles de polystyrènes sont coupées avec une scie piro-technique et collés à la colle blanche avec toujours une feuille de papier journal en intermédiaire , excellent lien pour le collage et surtout cela sert de drain à évacuer l'humidité .
JEAN MARCImage
Celui qui veut être utile à notre époque doit s'imprégner de l'esprit de tous, et apprendre d'eux plus qu'à leur imprimer son cachet.
Henri-Frédéric Amiel
Avatar de l’utilisateur
hubep
Messages : 5924
Inscription : 12 nov. 2008 00:00
Prénom : Pascal
Pays : Belgique
Echelle : HO
Contact :

Re: Saint Marc sur Line de Jean Marc

Messagepar hubep » 14 févr. 2010 21:29

Bonsoir Jean-Marc,

bravo pour ce projet inséré dans un scénario. C'est donc un point à boucle ?

Cela tient bien la route et les débuts sont vraiment prometteurs.

Bonne continuation. Donne-nous vite des nouvelles de l'état d'avancement de ton réseau.

Pascal :study:
Ma collection Märklin : http://www.3rails.fr/forum/viewtopic.php?f=26&t=9561
Les Robertmonts, Rue des Thermes : viewtopic.php?f=6&t=14827
Page Face Book : https://www.facebook.com/Les-Robertmont ... intro_card
Viroinval en 1944. Passage d'un convoi allemand
: https://www.youtube.com/watch?v=Wb-S5nA ... 7Sf6vk-Dfg
igf2
Messages : 4179
Inscription : 22 janv. 2009 00:00
Prénom : Jean-Pierre
Pays : France
Echelle : HO et OO

Re: Saint Marc sur Line de Jean Marc

Messagepar igf2 » 14 févr. 2010 23:35

Bonsoir Jean-Marc

Beau projet que l'on va être heureux de suivre pas à pas et qui sait le voir en vrai lors d'une exposition !!
Avatar de l’utilisateur
bete a essai
Messages : 511
Inscription : 06 déc. 2008 00:00
Prénom : Jean Marc
Pays : France
Région : Ile de France
Ville : val de marne
Echelle : N', Zero et now Ho 3

Re: Saint Marc sur Line de Jean Marc

Messagepar bete a essai » 26 mars 2010 21:57

bonsoir à TousImage

pour alimenter la page voici un petit aperçu de la halle à marchandise en construction. les températures devenant plus clémente je vais pouvoir redescendre dans le garage afin de progresser sur le réseau .

fabrication intégrale en carton et canson en principal plus bois et plasticar




JEAN MARCImage
Celui qui veut être utile à notre époque doit s'imprégner de l'esprit de tous, et apprendre d'eux plus qu'à leur imprimer son cachet.
Henri-Frédéric Amiel
manu de namur
Messages : 530
Inscription : 13 sept. 2009 01:00

Re: Saint Marc sur Line de Jean Marc

Messagepar manu de namur » 27 mars 2010 18:46

salut, beau projet que tu entame la, tes murs et ton tunnel sont superbes, réalisation personnelle ?? ou achat??
BR 74
Messages : 1438
Inscription : 01 févr. 2009 00:00

Re: Saint Marc sur Line de Jean Marc

Messagepar BR 74 » 27 mars 2010 19:26

Votre bâtiment es§t beau.

Vous le faityes tout seul ? Je veux dire, il vient d'une boite ?

Vous faites un beau réseau avec une belle menuiseriie.

André :study:
Avatar de l’utilisateur
bete a essai
Messages : 511
Inscription : 06 déc. 2008 00:00
Prénom : Jean Marc
Pays : France
Région : Ile de France
Ville : val de marne
Echelle : N', Zero et now Ho 3

Re: Saint Marc sur Line de Jean Marc

Messagepar bete a essai » 27 mars 2010 21:47

bonsoir à Tous Image

merci de vos appréciations et aussi réflexions si tel est le cas .
Le bâtiment est une réalisation personnel issus de revue , représentant la halle à marchandise de MOYEN type EST , à la différence que j'allonge la mienne .

le modèle ci dessous est le modèle que je copie , et réaliser par Alain PRAS.


quand au mur de soutènement , la base est Faller , après plusieurs modifications deux moules en élastomère ont été réaliser afin de les dupliqués.
Les entrées de tunnel sont du commerce , de PN SUD MODELISME .

Aujourd'hui , nous avons avec mon Ami Patrick Image commencé la pose des pieds de mes modules .
La fabrication des embases de pieds et les pieds ont été fabriqués par le Papa de Gaël ( Time Marklin France ) .








JEAN MARCImage
Celui qui veut être utile à notre époque doit s'imprégner de l'esprit de tous, et apprendre d'eux plus qu'à leur imprimer son cachet.
Henri-Frédéric Amiel
alsthom 245
Messages : 555
Inscription : 04 nov. 2008 00:00

Re: Saint Marc sur Line de Jean Marc

Messagepar alsthom 245 » 28 mars 2010 15:46

:shock: c'est drôlement haut!
tu peux le règler?
Avatar de l’utilisateur
bete a essai
Messages : 511
Inscription : 06 déc. 2008 00:00
Prénom : Jean Marc
Pays : France
Région : Ile de France
Ville : val de marne
Echelle : N', Zero et now Ho 3

Re: Saint Marc sur Line de Jean Marc

Messagepar bete a essai » 28 mars 2010 16:10

oui Nicolas , les pieds sont réglables . la hauteur entre le champignon du rail et le sol est de 1m30 .
Celui qui veut être utile à notre époque doit s'imprégner de l'esprit de tous, et apprendre d'eux plus qu'à leur imprimer son cachet.
Henri-Frédéric Amiel
alsthom 245
Messages : 555
Inscription : 04 nov. 2008 00:00

Re: Saint Marc sur Line de Jean Marc

Messagepar alsthom 245 » 28 mars 2010 18:09

OK! merci!
